廢舊電子廢棄物PCB板粉碎撕碎破碎分選系統方案介紹

PCB廠商案例介紹：江蘇常州富錦

摘要： 本方案已經申請專利，該專利發明公開了一種廢舊PCB板破碎分選系統，包括拆解單元、破碎單元、初級風選單元、除鐵單元、研磨單元、精細除鐵單元、風選分離單元、高壓靜電分選單元、粉塵廢氣處置單元、中央控制單元；將線路板拆解、粉碎后，經初級風選、一次除鐵、研磨、二次除鐵、風選分離、高壓靜電分選等工序，得到純度為99.5％的含銅金屬富集體。能用于回收廢舊PCB板處理過程中的可利用資源，規?；幚砘厥眨_(dá)到環保和資料回收要求！

本廢舊電子廢棄物PCB板粉碎撕碎破碎分選系統方案其特征在于，包括拆解單元、破碎單元、初級風選單元、除鐵單元、研磨單元、精細除鐵單元、風選分離單元、高壓靜電分選單元、粉塵廢氣處置單元、中央控制單元；所述拆解單元中，將線路板上含有貴重金屬的電子元器件和高度大于30mm的電子元器件拆下；所述破碎單元中，通過兩級破碎將拆解后的線路板粉碎至粒徑小于2mm的顆粒；所述初級風選單元將破碎后的物料中的非金屬顆粒分離出來；所述除鐵單元將初級風選后的物料進行一次除鐵；所述研磨單元將一次除鐵后的物料研磨粉碎至粒徑小于或等于0.8mm的顆粒；所述精細除鐵單元將研磨后的物料進行二次除鐵，除去物料中的磁性物料；所述風選分離單元將二次除鐵后的物料進行風選分級，將輕質物料分離開來，被分離出的金屬粉和重質物料被輸送到下一工序；所述高壓靜電分選單元通過二次分選從金屬粉和重質物料中分離出樹脂纖維，得到純度為99.5％的含銅金屬富集體；所述粉塵廢氣處置單元用于處理拆解、破碎和分選過程中的煙氣和粉塵；所述中央控制單元對整個系統實現連鎖控制。

D系列800型 報廢電子廢棄物產品粉碎破碎系統 批量粉碎破壞硬盤和電子垃圾

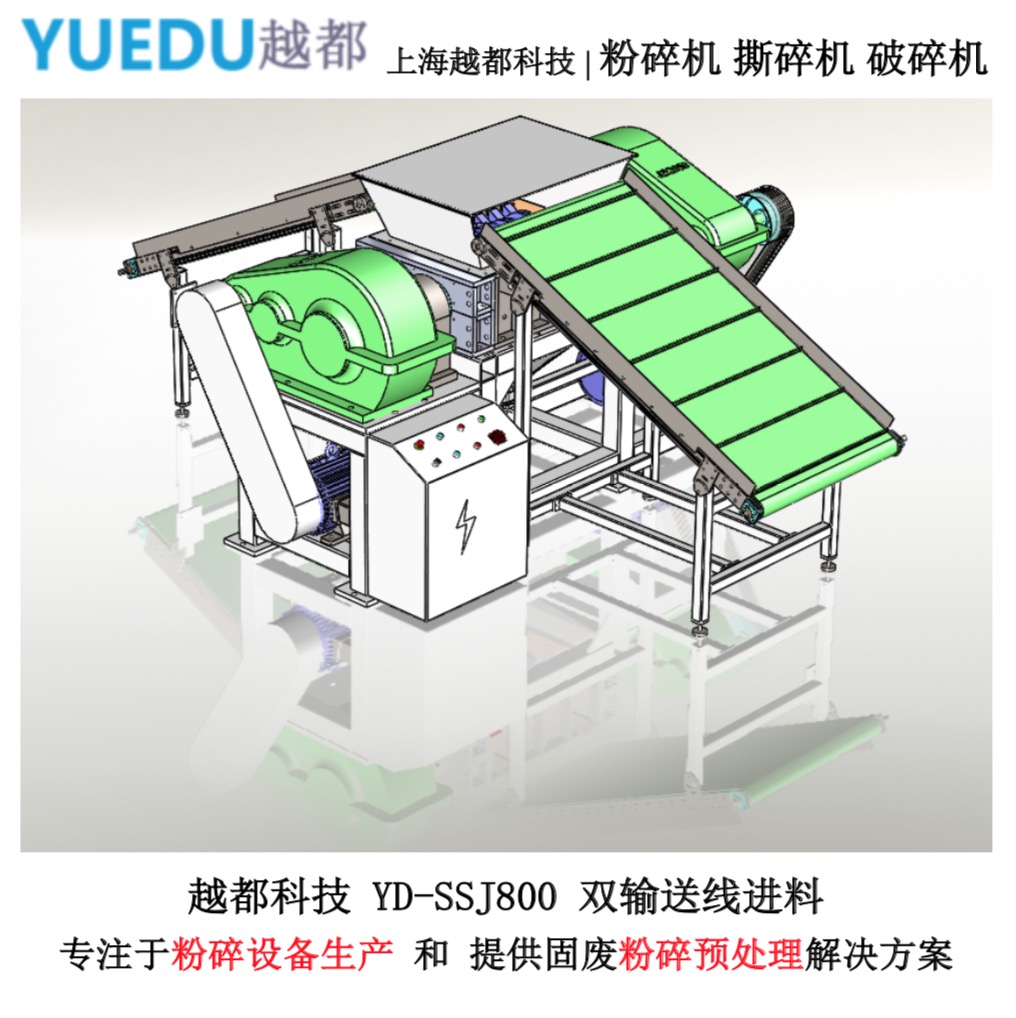

整機效果圖

整機圖

硬盤撕碎機 粉碎硬盤后的2CM硬盤粉末尺寸效果

越都800機型電腦硬盤粉碎破碎系統 設備方案設計圖紙
